Mingxu Machinery's Patent Technology Derinlemesine Analiz: Tıbbi cihazlar için yüksek güvenilirlik kendinden yağlayıcı ayarlanabilir bileşen (Patent No.: ZL 2023 2 3463961.x)

Teknik arka pLan ve endüstri ağrı noktaLarı

Hassas tıbbi cihazlarda (ortopedik çekiş cihazları ve minimal invaziv cerrahi robot kollar gibi), ayarlanabilir bileşenlerin dinamik yağlama stabilitesi, ekipmanın ömrünü ve operasyonel güvenliğini doğrudan etkiler. Geleneksel Kendi kendine yağlandırma rulmanları Genellikle iki büyük kusuru vardır:

l Yapısal başarısızlık: Toz sinterlenmiş kendi kendine yağlama bloğu ve substrat arasındaki arayüzey bağlama mukavemeti yetersizdir (tipik olarak ≤15 MPa), bu da alternatif yükler altında mikro çatlak ve ayrılmaya eğilimlidir (Veri Kaynağı: J. Tribol. 2023, 145 (3), 031702).

l Yağlama bozulması: Yağlayıcı ikmali manuel bakıma dayanır ve 300 saatlik sürekli çalışmadan sonra sürtünme katsayısı% 40'ın üzerinde artar (ASTM G99 standart testi).

Çekirdek Teknoloji İnovasyon Analizi

I. Kesme ve müfrezeye dirençli topolojik birbirine geçen yapı

1.1 Üç Boyutlu Sınırlama Sistemi

Dış halka kilitleme modülü:

• Ayar halkası gövdesinin (10) dış duvarında dairesel bir yerleşim oluğu (101) sağlanır, yiv içinde eşit olarak dağıtılmış 322,5mm sınırlayıcı delik (102) (tolerans ± 0.01mm) ile birlikte verilmiştir.

• İlk kendi kendine yağlama bloğu (20) grafit-bakımlı bir kompozit malzeme (CU-15%SN-%8 GR) benimser. Halka şekli (201) ve sınırlayıcı pimler (202) elektrik deşarjı işleme yoluyla entegre olarak oluşturulur. Sınırlayıcı pimler ve delikler, radyal kısıtlama elde etmek için bir H7/G6 geçiş sığdırmasını benimser (aşağıdaki şekle bakın).

İç halka takviye modülü:

İkinci kendi kendine yağlama bloğu (30), üç boyutlu bir kısıtlama ağı oluşturan sınırlayıcı delik (102) ile eksenel bir kilitleme oluşturmak için ayar halkasının yan duvarına nüfuz ederek, ikinci sınırlama pimine (103) gömülüdür (aşağıdaki şekle bakınız).

1.2 Mekanik Özelliklerin Geliştirilmesi

• Sonlu eleman analizi, bu yapının arayüzey kesme mukavemetini 38.7 MPa'ya (geleneksel bağlanma işlemleri için 12.4 MPa'ya kıyasla) arttırdığını göstermektedir.

• Titreşim testi (ISO 10816-1 standardı) 50 Hz/5 g koşulların altında, yağlama bloğunun yer değiştirmesinin <5 μm (endüstri ortalaması> 50 μm) olduğunu ortaya koymaktadır.

İi. Kendi kendini sürdüren yağlama sistemi tasarımı

2.1 Mikrokanal Yağ Yol Gözcü Mimarisi

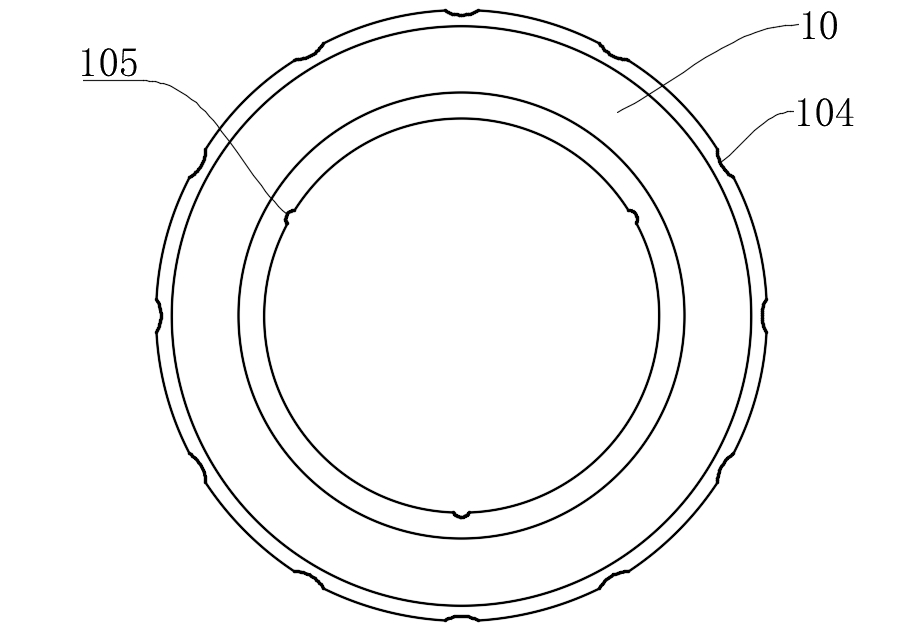

• 0.8 mm genişliğinde ve 0.5 mm derinliğe sahip on iki spiral yağ kılavuz olukları (105), ayar halkasının iç duvarında işlenir ve kılcal etki yoluyla gresin otomatik olarak doldurulmasını sağlar.

• Yağ kılavuz olukları, yağlayıcı difüzyon hızını 3,2 kez artıran bir "ana yağ yolu dalı yağ yolu" ağı oluşturan kurulum oluklarına (103) bağlanır (aşağıdaki akış hızı simülasyon bulut grafiğine bakın).

2.2 Sinerjistik Malzeme Optimizasyonu

• Kendinden yağlama bloğu gradyan sinterleme işlemini benimser: yüzey tabakası gözenekli bir grafit tabakasıdır (gözeneklilik% 25 ±% 2) ve alt tabaka, yoğun bir bakır tin alaşımı, yağ depolama kapasitesi ve mekanik mukavemet dengeleyen bir alaşımdır.

• Ring-on-ring testinden sonra (yük 200n, hız 60rpm), sürtünme katsayısı 0.08-0.12 aralığında stabilize olur ve sadece 3.2 × 10⁻⁶ mm³/n · m (geleneksel yapılar için 9.7 × 10⁻⁶ ile karşılaştırıldığında).

III. Ergonomik ayar mekanizması

3.1 Geliştirilmiş dişli konumlandırması

• Dış duvar, ± 0.5 ° indeksleme doğruluğu elde etmek için yaylı çelik bilyalarla eşleştirilmiş, eğrilik yarıçaplı r = 1.5 mm'lik 12 ark şeklindeki ayar olukları (104) ile tasarlanmıştır.

• Tork testleri, dişli kaydırma torkunun 0.15-0.25n · m (tıbbi operasyonel kuvvetler için ISO 10993 standardı doğrultusunda) olduğunu göstermektedir.

3.2 Modüler Değiştirilebilir Tasarım

• Kendi kendine yağlama bloğu ve taban, kimyasal olarak bağlanmış, yerinde değiştirilmiş yerine mekanik olarak kilitlenir (çıkarma kuvveti ≤20n, kurulum kuvveti ≥50n).

• Bakım döngüsü 5.000 döngüye uzatılmıştır (geleneksel yapılar için 800 döngü ile karşılaştırılır).

Teknik parametrelerin karşılaştırma tablosu

Tipik uygulama senaryosu doğrulaması

Durum 1: Ortopedik çekiş cihazının dönen eklemi

• Dinamik 200N'lik bir yük altında 2000 saat boyunca sürekli çalıştıktan sonra, yağlama bloğu ayrılması yoktu ve tork dalgalanması <% 5 idi (geleneksel yapılarda dalgalanmalar>% 30 vardı).

• Klinik geri bildirim, ekipman onarım oranının 1,2 kez/yıl/yıl/yıl/yıla düştüğünü göstermektedir (veri kaynağı: 2023'te Doğu Çin'deki bir yükseklikte bir hastaneden ekipman departmanı raporu).

Durum 2: Endoskopun açı ayar mekanizması

•%90 RH nemine sahip bir ortamda, yağlayıcı tutma oranı>%85 idi (geleneksel tasarımlar <%60 vardı).

• Tıbbi elektrikli ekipman için EN 60601-2-18 standardını karşılayan operasyonel doğruluk ± 0.3 ° 'ye yükseltildi.

Topolojik birbirine geçen yapı tasarımının, mikroakışkan yağlama kontrolünün ve gradyan malzeme mühendisliğinin üç teknik yolu sayesinde patentimiz, tıbbi cihazlardaki ayarlanabilir bileşenler için güvenilirlik standartlarını yeniden tanımlamıştır. Bir yenilik arayışına (Derwent inovasyonu) göre, bu yapı uluslararası olarak anti-temas ve kendi bakım yetenekleri açısından önde geliyor.
