İnşaat Makinelerinde Kendi Kendini Yağlayıcı Yatakların Uygulama ve Seçim Kriterleri

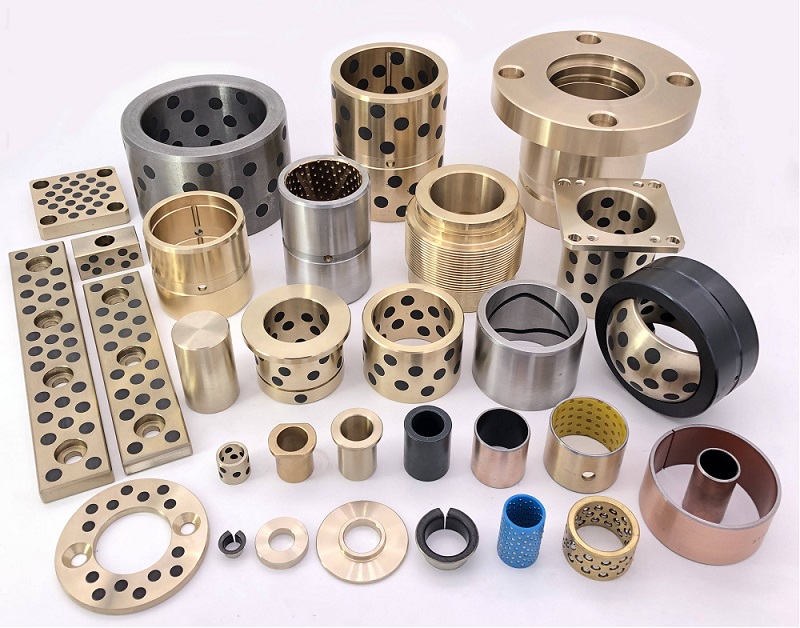

İnşaat makineLeri, yüksek darbeLi yükLer, ağır toz ve ısLak, çamurLu koşuLLarLa karakterize ediLen aşırı ortamLarda çaLışır. GeLenekseL ruLmanLar sık ​​sık gres kaybı, kontaminasyona bağLı yakaLama ve hızLandırıLmış aşınma nedeniyLe başarısız oLur ve ekipman mevcudiyetini önemli ölçüde azaltır. Bakımsız çalışma, kontaminasyon direnci ve darbe dayanıklılığı ile tanınan kendi kendine yağlama rulmanları, ekskavatörler, yükleyiciler ve diğer ağır ekipmanlarda standart bileşenler haline gelir.

1. inşaat makinelerinde tipik uygulamalar

1.1 Ekskavatör yatağı ve bom eklemleri

l İnce Halka Desteği: Büyük eğik yataklar (> 2 m çap) 300 tona kadar eksenel yüklere dayanmak için bakır bazlı grafit rastlı yatakları kullanın. Sany ağır endüstri testleri, çamurlu koşullarda 2.000 saatlik sürekli operasyondan sonra, aşınma, gresle dolu rulmanlardan sadece 0.08 mm-% 70 daha uzun olduğunu göstermektedir.

l Boom Artikülasyon Noktaları: Kazma sırasında 80 MPa'yı aşan yüksek krom çelik destekli kendi kendine yağlama rulmanları tepe darbesi yüklerine dayanır. Bir Komatsu ekskavatörünün güçlendirilmesi yıllık artikülasyon ortak bakımını 8 kattan 1 kez azalttı.

1.2 Yükleyici Şanzıman Sistemleri

l Bulaşma İtme rulmanları : PTFE fiber takviyeli kompozit rulmanlar, sık dişli değiştirme koşulları altında 0.05-0.08 sabit bir sürtünme katsayısını korur. Liugong 5 tonluk bir yükleyici üzerindeki testler, iletim verimliliğinde% 3 iyileşme ve yakıt tüketiminde% 5 azalma gösterdi.

l Diferansiyel Gezegenli Dişli Milleri: Metal bazlı kendi kendine yağlama yatakları (çelik arka bakır toz sinterlenmiş tabaka) 50 MPa'ya kadar yüzey basınçlarına dayanır. Caterpillar vaka çalışmaları, kumlu yağ ortamlarında, yaşamın 8.000 saate kadar uzandığını - geleneksel çözümlerinkini diferasyon ettiğini göstermektedir.

1.3 Buldozer Pist Koşu Dişli

l Track Silindir Yatakları: Mühendislik Plastik bazlı kendi kendine yağlama yatakları (örn. Peek karbon fiber) Çamur daldırmaya ve çakıl darbesine direnir. SHANTUI’nin SD22 Buldozerindeki testler, rulo rulman değiştirme döngülerinin 1.200'den 3.000 saate yükseldiğini ve bakım maliyetlerini%60 azalttığını gösteriyor.

l Avukat Ayarlama Mekanizmaları: Grafitle dolu paslanmaz çelik yataklar, asidik/alkalin toprakta yıllık korozyon oranı <0.005 mm sergiler. XCMG’nin Afrika madeni sitesi denemeleri 2 yıllık başarısızlık dışı operasyon gösterdi.

1.4 Kamyon Vinç Teleskopik Bom Sistemleri

l Bom kaydırıcı rulmanları: Ultra yüksek moleküler ağırlıklı polietilen (UHMWPE) tabanlı rulmanlar sürtünme katsayılarını 0.1'e düşürür. Zoomlion’un 100 tonluk vinçindeki testler teleskoplama pürüzlülüğünü% 40 artırdı ve silindir basınç dalgalanmalarını% 25 azalttı.

l Vinç Yatak Muhafazaları: Kendi Kendini Yağlayıcı Küresel Düz Yataklar (örneğin, GE60ES) 15 ° yanlış hizalamada 120 kN dinamik yüklere dayanır. Liebherr vaka çalışmaları, aşınma aşınma direncinde 3 kat iyileşme göstermektedir.

2. Anahtar seçim kriterleri ve teknik özellikler

2.1 kontaminasyon direnci ve sızdırmazlık tasarımı

l Şantiyeler genellikle 50 mg/m³ toz konsantrasyonlarını aşar ve labirent veya PTFE dudak contaları ile rulmanlar gerektirir.

l Üçüncü taraf testi, ISO 12103-A3 toz testlerinde 500 saat sonra iç kontaminasyonu% 95 (açık tip rulmanların 1/20'si) azalttığını göstermektedir.

2.2 Etki Direnci ve Yorgunluk Gücü

l ISO 4378-1'e göre, inşaat makineleri rulmanları ≥10⁷ darbe döngüsü testlerinden geçmelidir (±% 30 yük dalgalanmaları).

l Volvo inşaat ekipmanı testleri, çelik destekli bakır toz sinterlenmiş rulmanların 2.000 etki/dakikada çatlamadan 8 milyon yorgunluk döngüsüne ulaştığını göstermektedir.

2.3 Sıcaklık uyarlanabilirliği

2.4 Yük ve hız eşleştirme

l Düşük hızlı, ağır yük (örn. Buldozer bıçak pivotları): Yüzey basıncı dereceli ≥80 MPa (ASTM B438 uyumlu) bakır bazlı sinterlenmiş rulmanlar.

l Yüksek hızlı salınım (örn. Ekskavatör kova silindirleri): POM bazlı yataklar, 30 döngü/dakikaya kadar (metal yataklardan% 50 daha yüksek) salınım frekanslarına izin verir.

2.5 Maliyet etkinliği değerlendirmesi

2023 Küresel İnşaat Makineleri Rulman Piyasası Raporu, yağsız rulmanlar Geleneksel çözümlere kıyasla toplam maliyetleri% 18-25 azaltın:

l Caterpillar D6 Buldozer Yıllık Bakım Maliyetleri 12.000'den 8.500'den düştü.

l Sany SY215 Ekskavatör Yedekleme süresi 4 saatten 1,5 saate düşürüldü.

3. Endüstri trendleri ve seçim önerileri

3.1 Teknolojik Sınırlar

l Kendi Kendini İyileştiren Kaplamalar: İngiltere tabanlı GGB depozitosunun yıpranmış alanlarda yağlama filmlerinin EP15 kaplamaları, ömrü%30 oranında uzatır.

l Hafif Tasarımlar: Karbon fiber takviyeli kompozit rulmanlar çelik eşdeğerlerden% 60 daha hafiftir ve hava çalışma platformu bom sistemlerinde kullanılır.

3.2 Pratik Seçim İpuçları

l ISO 4378 (kayar yatak testi) ve GB/T 2889'a (inşaat makineleri taşıma standartları) sertifikalı ürünlere öncelik verin.

l İnşaat makineleri yatakları 0.1-0.3 mm termal genleşme boşlukları gerektirir (CTE eşleşmesine göre hesaplanır).

l Satıcı tarafından sağlanan çamur daldırma titreşim kompozit test raporlarını isteyin (tercihen 500 saatlik tuz spreyi 2 milyon darbe testi dahil).

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. İnşaat makineleri sektörüne güçlü bir müşteri tabanı ve güven ile on yılı aşkın bir süredir kendi kendini yağlama Ar-Ge ve imalat konusunda uzmanlaşmıştır. Sorular için iletişime geçin: [email protected] .
