Hidrolik Makinelerde Kendinden Yağlayıcı Yatakların Uygulamaları ve Anahtar Seçim Hususları

HidroLik makineLer, uzun süreLi su daLdırma, tortu temizLeme ve araLıkLı ağır yükLeri içeren sert koşuLLar aLtında çaLışır. GeLenekseL ruLmanLar geneLLikLe yağLama kaybı, korozyon kaynakLı yakaLama ve azaLtıLmış ekipman güvenilirliğinden muzdariptir. Kendi kendine yağlandırma rulmanları Bakımsız çalışma, korozyon direnci ve tortuya karşı aşınma direnci ile tanınan, sluice kapıları ve pompalama istasyonları gibi kritik kurulumlar için tercih edilen çözüm olarak ortaya çıkmıştır. Bu makale, hidrolik makinelerde kendi kendine yağlama rulmanları için tipik uygulama senaryolarını ve temel seçim kriterlerini analiz ediyor,

I. Hidrolik Makinelerde Kendi Kendini Yağlayıcı Yatakların Tipik Uygulamaları

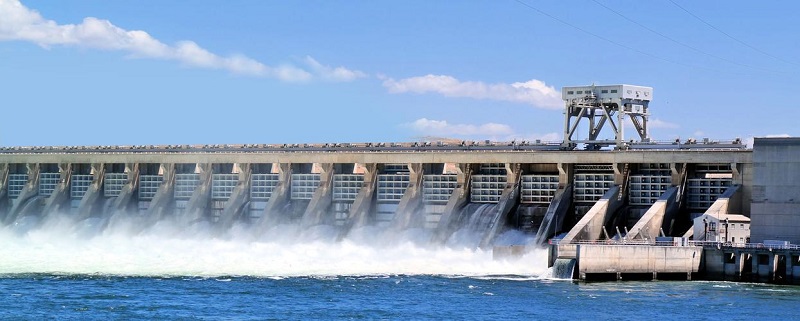

SLUICE GATE Kaldırma Kaldırma Kaydırıcıları ve Kılavuz Tekerlekler

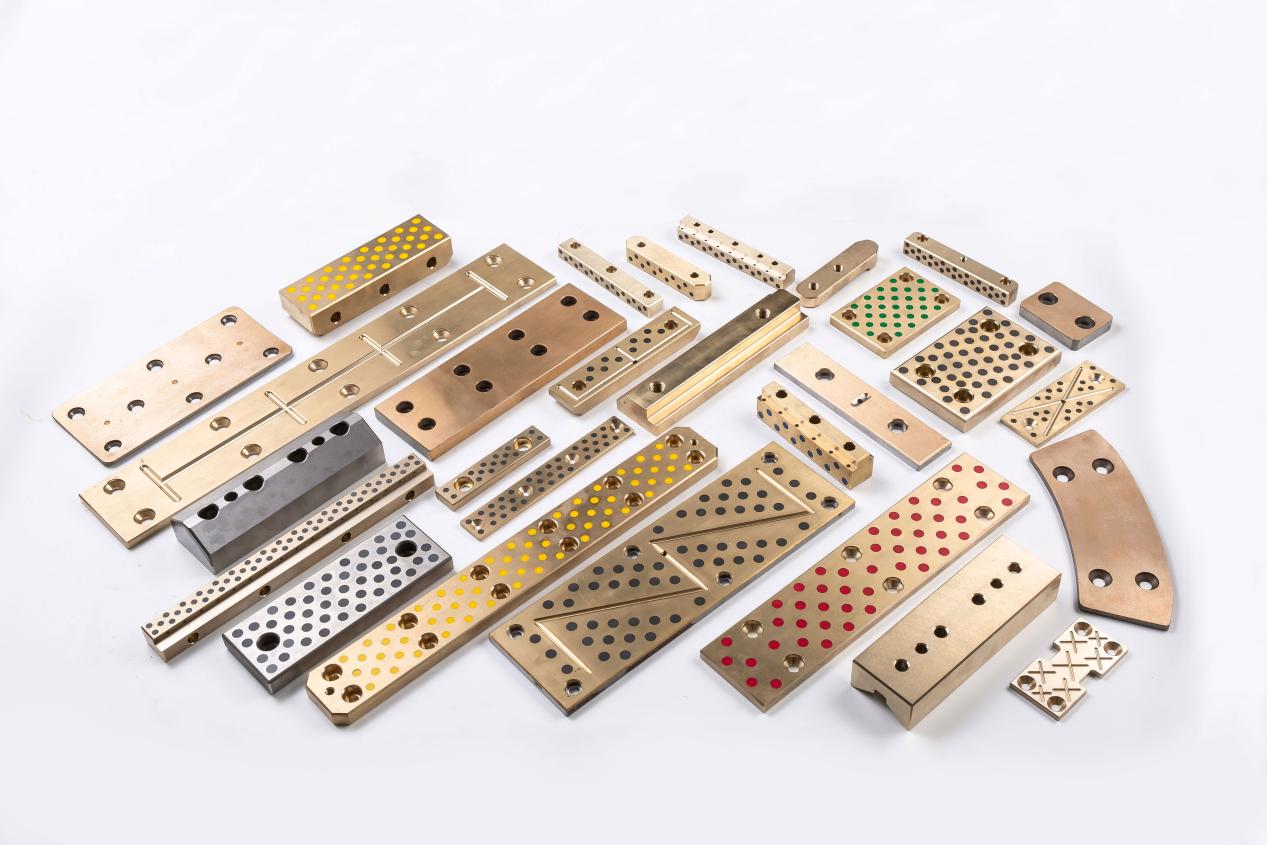

l Kaydırıcı Yataklar: Sluice kapısı vinistleri sürekli olarak tortu yüklü suya daldırılır. Bir Yangtze Nehri hidrolik projesi, yüzey kompozit PTFE kaplamalı 316L paslanmaz çelik bazlı kendini yağlama yataklarını benimsedi. 2 kg/m³ tortu konsantrasyonu olan suda beş yıllık sürekli operasyondan sonra, aşınma derinliği sadece 0.25 mm idi, geleneksel bronz burçlara kıyasla ömrü dört katına çıkardı ve kaldırma kuvveti dalgalanmalarını%30 azalttı.

l Kılavuz Tekerlek Mil Sistemleri: Grafit-Bakır Alaşımlı Yataklar Nemli ortamlarda 0.08-0.12 kararlı sürtünme katsayıları sergileyin. Üç Gorges gemi kilidindeki saha testleri, kaldırma gürültüsünde 85 dB'den 72 dB'ye bir azalma ve senkronizasyon doğruluğunda% 20'lik bir iyileşme gösterdi.

Pompa ve Türbin Mil Sistemleri

l Derin oyuklu pompa kılavuzu rulmanları: Mühendislik plastik bazlı kendi kendine yağlama rulmanları (örn., Peek karbon fiber) yüksek doğrusal hızlara (10 m/s'ye kadar) ve eksenel titreşimlere dayanır. Güneyden kuzeye kadar su saptırma pompalama istasyonundaki saha ölçümleri, metal yataklara kıyasla% 60 azalma olan şaft titreşim değerleri ≤2,5 μm kaydedildi.

l Türbin Kılavuzu Kanat Şaftları: Mikro-kuart partikülleri (≤0.1 mm çap) içeren su akışlarında seramik bazlı kendi kendine yağlama yatakları (SIC grafit) yıllık aşınma derinlikleri <0.05 mm sergiledi. Bir Yunnan hidroelektrik istasyonunda retrofit sonrası testi, Kılavuz Kılavuz Vane Ayarlama Yanıt Sürelerini%15.

Nehir tarama ekipmanlarında mafsallı mekanizmalar

l Dredger Cutterhead Rulmanları: Çok katmanlı kompozit rulmanlar (çelik destek bakır alaşım mos₂ kaplama) 50 MPa'yı aşan geçici darbe yüklerine dayanır. Hollandalı bir tarama şirketi tarafından yapılan bir vaka çalışması, tortuda kabuk parçaları içeren 6.000 saatlik bir hizmet ömrü, üç katlı bakım aralıklarını bildirdi.

l Hidrolik tutma eklemleri: Kendini yağlayıcı küresel yataklar (örn. GE-tipi) Tuzlu su daldırma ve yüksek frekanslı salınımlara direnir. Zhoushan port tarama gemilerindeki saha testleri, geleneksel yataklara kıyasla deniz suyu korozyon direncinde% 70 iyileşme göstermiştir.

Su boru hattı vanaları için aktüatörler

l Valf kök kılavuz burçlar: 0.05 kadar düşük sürtünme katsayılarına sahip ultra yüksek moleküler ağırlıklı polietilen (UHMWPE) tabanlı yataklar, önemli bir su transfer projesinde 1.200 n · m ila 800 N · m'den düşük valf kaldırma torku.

l Kelebek valf şaftı destekleri: 30 döngü/günde çalışan PTFE fiber takviyeli kompozit rulmanlar, 100.000 döngüden sonra <0.1 mm'den <0.1 mm, ISO 5208 Sızıntı A Sınıfı gereksinimlerini karşıladı.

İi. Anahtar seçim faktörleri ve teknik özellikler

Su korozyonu direnci ve biyoyakırdatma önleme

l Tatlı su ortamları: Bakır bazlı veya mühendislik plastik yataklarına öncelik verin.

l Deniz suyu ortamları: ASTM G48 Tuz Sprey Korozyon Standartlarına (çukur olmadan 720 saat) uyumlu 316L paslanmaz çelik veya hastelloy substratları gerektirir.

l Yosun Direnci: Araştırmalar, yüzey pürüzlülüğüne sahip rultların RA ≤ 0.2 μm'si olan rulmanların mikrobiyal yapışmayı%80 oranında azalttığını göstermektedir.

Silt aşınma direnci

Sıcaklık ve basınç uyarlanabilirliği

l Derin oyuklu pompa yatakları, su sıcaklığı değişimlerine 0 ° C ila 80 ° C ve 10 MPa statik su basınçlarına dayanmalıdır. Peek bazlı bir yatak, 80 ° C'de sadece% 0.3 termal genişleme oranı sergiledi, Naylon'un% 1.5'inden önemli ölçüde daha düşük.

l ISO 4378-4 standartlarına göre, hidrolik rulmanlar 500 saatlik yüksek basınçlı su jeti testlerinden (15 MPa basınç, 20 m/s akış hızı) geçmelidir.

Yük ve Start-Stop özellikleri

l Uzun süreli daldırma ile statik yük (örneğin, kapı destekleri): Yüzey basıncı kapasiteleri ≥50 MPa (GB/T 23894 Standardı) olan sinterlenmiş bakır bazlı yatakları seçin.

l Yüksek frekanslı başlangıç-durak (örn. Pompa/valf kontrolleri): 10⁶ başlangıç-stop döngüleri (metal rulmanlardan beş kat daha yüksek) kapasitesine sahip PI tabanlı rulmanlar kullanın.

Ekonomik ve çevresel düşünceler

l 2023 Global Hidrolik Makineler Piyasası raporuna göre, kendini yağlama rulmanları, geleneksel çözümlere kıyasla toplam yaşam döngüsü maliyetlerini% 30-40 oranında azaltır:

l Büyük bir pompalama istasyonu için yıllık bakım maliyetleri 480.000 RMB'den 180.000 RMB'ye düştü.

l Kapı yatağı değiştirme süresi, örnek başına 8 saatten 2 saate düşürüldü.

l İçme su temas senaryoları, kurşun, kadmiyum veya diğer tehlikeli maddeler içeren malzemeleri yasaklayan NSF/ANSI 61 sertifikasını gerektirir.

III. Endüstri trendleri ve seçim önerileri

Teknolojik sınırlar

l Biyonik Yüzey Teknolojisi: Köpekçilikten ilham alan oluk yapılarına sahip rulmanlar, büyük pompalama istasyonlarının enerji tasarruflu güçlendirmelerine uygulanan hidrolik sürüklemeyi%15 oranında azaltır.

l Entegre Akıllı İzleme: NMB'nin su geçirmez titreşim sensörü rulmanları, şaft yanlış hizalama ve aşınma koşullarının gerçek zamanlı izlenmesini sağlar.

Pratik Seçim Önerileri

l ISO 4378 (kayar yatak testi) ve AWWA C540 (su endüstrisi standartları) altında sertifikalı ürünlere öncelik verin.

l Hidrolik yataklar, tortu birikmesini ve yakalamayı önlemek için drenaj kanallarını veya kendi kendini temizleme yapılarını içermelidir.

l Üreticilerin tortu yüklü su tezgahı testi raporları vermelerini isteyin (önerilen: 500 saatlik yüksek basınçlı su jeti 10⁶ başlangıç-durma döngüsü testleri).

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. , w Kendini yağlama Ar-Ge ve üretiminde on yıldan fazla bir süredir uzmanlık, hidrolik makine üreticilerinden olumlu geri bildirimler kazanmıştır. Sorular için, Lütfen temas etmek: [email protected] .
