LMFP…L/LMKP…L/LMHP…L çift geniş konumlu pilot flanşlı doğrusal hareket rulmanı

Bu ürün pilot flanşlı doğrusal hareketli yatağın genişletilmiş versiyonudur. Daha uzun uzunluk, lineer yatağın daha geniş bir destek alanına ve daha güçlü yük taşıma kapasitesine sahip olmasını sağlar ve büyük iş parçalarını ve yüksek hızlı hareket eden takım tezgahı tezgahlarını veya kızaklarını stabil bir şekilde destekleyebilir.

Teklif Al

PREV：LMFM…L/LMKM…L/LMHM…L çift geniş orta flanşlı doğrusal hareket rulmanı NEXT：LMFP/LMKP/LMHP pilot flanşlı doğrusal hareket rulmanı

ürün tanıtımı
Parametre
Malzeme Açıklaması
Bize Ulaşın

Ürün Özellikleri

1 Yağsız koşullarda uzun süre çalışabilir.

2 İyi aşınma direnci ve düşük hızlı ve ağır yüklü çalışma koşulları için daha uygundur. son derece düşük sürtünme.

3 Karşılıklı hareket etme, dönme ve dönme gibi yağ filmi oluşturmanın zor olduğu durumlar için uygundur. aralıklı hareketler.

4 Korozyona ve oksidasyona karşı dayanıklıdır.

5 Bakım gerektirmez ve uzun ömürlüdür.

Neden Yağsız Rulmanları Seçmelisiniz?

Üretim maliyetlerini azaltın

Yağ besleme cihazına, yağ enjeksiyon deliğine veya yağa gerek yoktur Üretim maliyetlerinden büyük ölçüde tasarruf edebilen oluk işleme.

İşletme Maliyetlerini Azaltın

Yağlama yağı kullanımını büyük ölçüde azaltır, ekipman bakımını azaltır, ve yetersiz yağ beslemesinden kaynaklanan gizli tehlikeleri önleyerek etkili bir şekilde azaltıyor işletme maliyetleri.

Tasarım Süresini Kısaltın

Yağsız tasarım, ürün yapısını basitleştirir ve tasarım süresinden etkili bir şekilde tasarruf sağlar. Biz profesyoneliz ODM Tedarikçileri LMFP…L/LMKP…L/LMHP…L çift geniş konumlu pilot flanşlı doğrusal hareket rulmanı

Çevre Korumasına Elverişli

Atık yağların geri dönüşümüne gerek yoktur, bu da çevrenin korunması açısından faydalıdır.

Uygulama Alanları

Yüksek sıcaklık

·Çelik fabrikası

·Eritme fırını

· Kurutma ekipmanı

·Fırınlama fırını

·Isı kontrolörü

Su geçirmez

· Baraj kapısı

·Su Pompası

·Akışkan anahtar yapısı

· Açık deniz yapıları

· Dock ve silt makine ekipmanları

Kimyasal endüstri

·Kimya fabrikası

·Galvanik kaplama ekipmanları

· Atık su arıtma ekipmanları

·Boyama makineleri

·Petrol ve kimyasal arıtma ekipmanları

Enerji

·Rüzgar gücü

·Yeni enerji

Gemi

· Güverte vinci

·Çapa

· Ambar kapağı

·Dümen kolu

· Kaldırma makineleri ve kaldırma halkası ekipmanları

Otomobil İmalatı

· Damgalama kalıbı

·Kaynak yapısı

·Boyama ve kurutma hattı

·Metal taşıma bandı

·Makine aletleri

Ağır sanayi

·Çelik boru fabrikası makineleri

· Lastik ve kağıt fabrikaları

·Enerji santrali

·Kalıp enjeksiyon makinesinin bağlantı manivelası

İnşaat, Madencilik, Yükleme

· Karıştırıcılar, öğütücüler, öğütücüler

·İnşaat makineleri

·Madencilik ekipmanı

· Biyel yatakları

Köprüler ve Kaldırma Rayları

·Köprü yatakları

· Kirişler, köprüler, asma köprüler

·Nükleer enerjiyle ilgili reaktörler

·Buhar jeneratörü

Tip	Montaj örneği	Flanş tipi	Uzunluk
Standart Flanşlı Tip		LMF	Bekar
		LMK	Bekar
		LMH	Bekar
Çift Geniş Flanşlı Tip		LMF…L	Çift
		LMK...L	Çift
		LMH...L	Çift
Pilot Flanşlı Tip		LMFP	Bekar
		LMKP	Bekar
		LMHP	Bekar
Çift Geniş Pozisyonlu Pilot Flanşlı Tip		LMFP…L	Çift
		LMKP…L	Çift
		LMHP…L	Çift
Çift Geniş Orta Flanşlı Tip		LMFM…L	Çift
		LMKM…L	Çift
		LMHM…L	Çift
Flanşlı Stroklu Rulman		LBHR LBHRW	Bekar
		LBHS LBHSW	Bekar
		LBHC LBHCW	Tek

LMF(k)P···LUU (Reçine TuTucu)

Bu Tür, Asya'da ve diğer ülkelerde yaygın olarak kullanılan bir meTrik boyuT serisidir.

Tüm modeller, müşterilerin gereksinimlerine göre paslanmaya karşı koruma işleviyle nikel kaplamalı olarak yapılabilir.


LMFP···LUU	LMkP···LUU

Nominal şaft çap mm	LMFP···LUU	Ağırlık (G)	LMkP···LUU	Ağırlık (G)	Ana boyutlar ve tolerans
					doktor		D		L
					mm	Tolerans μm	mm	Tolerans μm	mm	Tolerans μm
6	LMFP6LUU	31	LMKP6LUU	25	6	0 -10	12	0 -13	35	±300
8	LMFP8LUU	51	LMKP8LUU	43	8		15		45
10	LMFP10LUU	98	LMKP10LUU	78	10		19		55
12	LMFP12LUU	110	LMKP12LUU	90	12		21	0 -16	57	0 -300
13	LMFP13LUU	130	LMKP13LUU	108	13		23		61
16	LMFP16LUU	190	LMKP16LUU	165	16		28		70
20	LMFP20LUU	260	LMKP20LUU	225	20	0 -12	32	0 -19	80
25	LMFP25LUU	540	LMKP25LUU	500	25		40		112	0 -400
30	LMFP30LUU	680	LMKP30LUU	590	30		45		123
35	LMFP35LUU	1.020	LMKP35LUU	930	35	0 -15	52	0 -22	135
40	LMFP40LUU	1.570	LMKP40LUU	1.380	40		60		151
50	LMFP50LUU	3.600	LMKP50LUU	3.400	50		80		192
60	LMFP60LUU	4.500	LMKP60LUU	4.060	60	0 -20	90	0 -25	209

Ana boyutlar ve tolerans								Eksantriklik μm	Karelik μm	Temel yük derecesi
Flanş										Temel yük derecesi
BEN mm	DF mm	K mm	t mm	Dp mm	X mm	e mm	Z mm			Dinamik CN	Statik CoN
5	28	22	5	20	3.5	6	3.1	15	15	323	529
5	32	25	5	24	3.5	6	3.1			431	781
6	40	30	6	29	4.5	7.5	4.1			588	1.100
6	42	32	6	32	4.5	7.5	4.1			813	1.570
6	43	34	6	33	4.5	7.5	4.1			813	1.570
6	48	37	6	38	4.5	7.5	4.1			1.230	2.350
8	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
8	62	50	8	51	5.5	9	5.1			1.560	3.140
10	74	58	10	60	6.6	11	6.1			2.490	5.490
10	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
13	96	75	13	78	9	14	8.1			3.430	8.040
13	116	92	13	98	9	14	8.1			6.080	15.900
18	134	106	18	112	11	17	11.1	30	30	7.550	20.000

LMF(K)P···LGA (eüksek Sıcaklığa Dayanıklı Tutucu)

Bu tür, Asya'da ve diğer ülkelerde yaygın olarak kullanılan bir metrik boyut serisidir.

Tüm modeller, müşterilerin gereksinimlerine göre paslanmaya karşı koruma işleviyle nikel kaplamalı olarak yapılabilir.


LMFP···LGA		LMKP···LGA

Nominal şaft çap mm	LMFP···LGA	Ağırlık (G)	LMKP···LGA	Ağırlık (G)	Ana boyutlar ve tolerans
					doktor		D		L
					mm	Tolerans μm	mm	Tolerans μm	mm	Tolerans μm
6	LMFP6LGA	33.6	LMKP6LGA	27.6	6	0 -10	12	0 -10	35	±300
8	LMFP8LGA	55.6	LMKP8LGA	47.6	8		15		45
10	LMFP10LGA	103	LMKP10LGA	83	10		19		55
12	LMFP12LGA	120.4	LMKP12LGA	100.4	12		21	0 -16	57	0 -300
13	LMFP13LGA	144	LMKP13LGA	122	13		23		61
16	LMFP16LGA	224	LMKP16LGA	199	16		28		70
20	LMFP20LGA	310	LMKP20LGA	275	20	0 -12	32	0 -19	80
25	LMFP25LGA	664	LMKP25LGA	624	25		40		112	0 -400
30	LMFP30LGA	832	LMKP30LGA	742	30		45		123
35	LMFP35LGA	1.218	LMKP35LGA	1.128	35	0 -15	52	0 -22	135
40	LMFP40LGA	1.860	LMKP40LGA	1.670	40		60		151
50	LMFP50LGA	3.600	LMKP50LGA	3.400	50		80		192
60	LMFP60LGA	4.500	LMKP60LGA	4.060	60	-Bu yüzden	90	-25	209

Ana boyutlar ve tolerans								Eksantriklik μm	Karelik μm	Temel yük derecesi
Flanş										Temel yük derecesi
BEN mm	DF mm	K mm	t mm	Dp mm	X mm	e mm	Z mm			Dinamik C N	Statik Co N
5	28	22	5	20	3.5	6	3.1	15	15	323	529
5	32	25	5	24	3.5	6	3.1			431	781
6	40	30	6	29	4.5	7.5	4.1			588	1.100
6	42	32	6	32	4.5	7.5	4.1			813	1.570
6	43	34	6	33	4.5	7.5	4.1			813	1.570
6	48	37	6	38	4.5	7.5	4.1			1.230	2.350
8	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
8	62	50	8	51	5.5	9	5.1			1.560	3.140
10	74	58	10	60	6.6	11	6.1			2.490	5.490
10	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
13	96	75	13	78	9	14	8.1			3.430	8.040
13	116	92	13	98	9	14	8.1			6.080	15.900
18	134	106	18	112	11	17	11.1	30	30	7.550	20.000

LMHP···LUU Reçine tutucu)

Bu tür, Asya'da ve diğer ülkelerde yaygın olarak kullanılan bir metrik boyut serisidir.

Tüm modeller, müşterilerin gereksinimlerine göre paslanmaya karşı koruma işleviyle nikel kaplamalı olarak yapılabilir.

Nominal şaft çap mm	LMHP···LUU	Ağırlık (G)	Ana boyutlar ve tolerans
			doktor		D		L
			mm	Tolerans mm μm	mm	Tolerans μm	mm	Tolerans μm
6	LMHP6LUU	28	6	0 -10	12	0 -13	35	±300
8	LMHP8LUU	47	8		15	0 -13	45
10	LMHP10LUU	90	10		19	0 -16	55
12	LMHP12LUU	102	12		21		57	0 -300
13	LMHP13LUU	123	13		23		61
16	LMHP16LUU	182	16		28		70
20	LMHP20LUU	247	20	0 -12	32	0 -19	80
25	LMHP25LUU	525	25		40		112	0 -400
30	LMHP30LUU	645	30		45		123
35	LMHP35LUU	950	35	0 -15	52	0 -22	135
40	LMHP40LUU	1.450	40	0 -15	60	0 -22	151
50	LMHP50LUU	3.437	50		80		192

Ana boyutlar ve tolerans									Eksantriklik μm	Karelik μm	Temel yük derecesi
Flanş											Temel yük derecesi
BEN mm	DF mm	W mm	t mm	A mm	F mm	X mm	e mm	Z mm			Dinamik C N	Statik Co N
5	28	18	5	20	—	3.5	6	3.1	15	15	323	529
5	32	21	5	24	一	3.5	6	3.1			431	784
6	40	25	6	29	—	4.5	7.5	4.1			588	1.100
6	42	27	6	32	一	4.5	7.5	4.1			813	1.570
6	43	29	6	33	一	4.5	7.5	4.1			813	1.570
6	48	34	6	31	22	4.5	7.5	4.1			1.230	2.350
8	54	38	8	36	24	5.5	9	5.1	20	20	1.400	2.740
8	62	46	8	40	32	5.5	9	5.1			1.560	3.140
10	74	51	10	49	35	6.6	11	6.1			2.490	5.490
10	82	58	10	55	38	6.6	11	6.1	25	25	2.650	6.270
13	96	66	13	64	45	9	14	8.1	25	25	3.430	8.040
13	116	86	13	80	56	9	14	8.1			6.080	15.900

LMHP···LGA (eüksek Sıcaklığa Dayanıklı Tutucu)

Bu tür, Asya'da ve diğer ülkelerde yaygın olarak kullanılan bir metrik boyut serisidir.

Tüm modeller, müşterilerin gereksinimlerine göre paslanmaya karşı koruma işleviyle nikel kaplamalı olarak yapılabilir.


LMHP···LGA

Nominal şaft çap mm	LMHP···LGA	Ağırlık (G)	Ana boyutlar ve tolerans
			doktor		D		L
			mm	Tolerans μm	mm	Tolerans μm	mm	Tolerans μm
6	LMHP6LGA	30.6	6	0 -10	12	0 -13	35	±300
8	LMHP8LGA	51.6	8		15		45
10	LMHP10LGA	95	10		19		55
12	LMHP12LGA	112.4	12		21	0 -16	57	0 -300
13	LMHP13LGA	137	13		23		61
16	LMHP16LGA	216	16		28		70
20	LMHP20LGA	297	20	0 -12	32	0 -19	80
25	LMHP25LGA	649	25		40		112	0 -400
30	LMHP30LGA	797	30		45		123
35	LMHP35LGA	1.148	35	0 -15	52	0 -22	135
40	LMHP40LGA	1.740	40		60		151
50	LMHP50LGA	3.437	50		80		192

Ana boyutlar ve tolerans									Eksantriklik μm	Karelik μm	Temel yük derecesi
Flanş											Temel yük derecesi
BEN mm	DF mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamik C N	Statik Co N
5	28	18	5	20	—	3.5	6	3.1	15	15	323	529
5	32	21	5	24	一	3.5	6	3.1			431	784
6	40	25	6	29	—	4.5	7.5	4.1			588	1.100
6	42	27	6	32	一	4.5	7.5	4.1			813	1.570
6	43	29	6	33	一	4.5	7.5	4.1			813	1.570
6	48	34	6	31	22	4.5	7.5	4.1			1.230	2.350
8	54	38	8	36	24	5.5	9	5.1	20	20	1.400	2.740
8	62	46	8	40	32	5.5	9	5.1			1.560	3.140
10	74	51	10	49	35	6.6	11	6.1			2.490	5.490
10	82	58	10	55	38	6.6	11	6.1	25	25	2.650	6.270
13	96	66	13	64	45	9	14	8.1	25	25	3.430	8.040
13	116	86	13	80	56	9	14	8.1			6.080	15.900

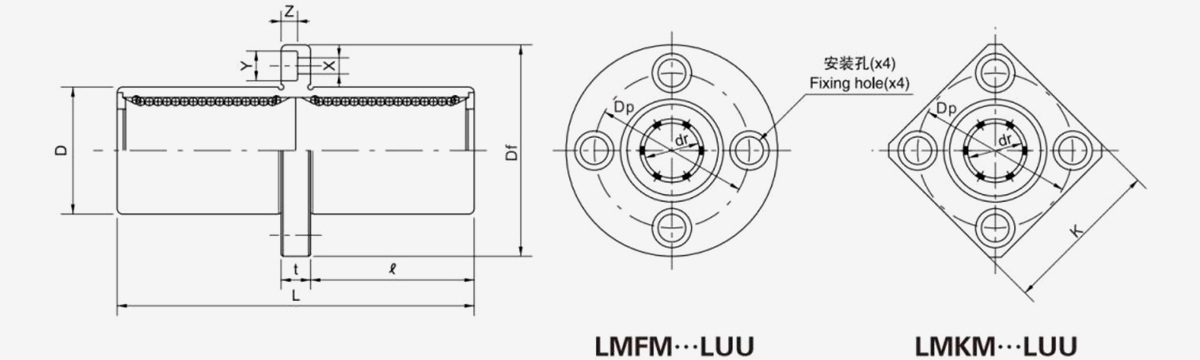

LMF(K)M···LUU (Reçine tutucu)

Bu tür, Asya'da ve diğer ülkelerde yaygın olarak kullanılan bir metrik boyut serisidir.

Tüm modeller, müşterilerin gereksinimlerine göre paslanmaya karşı koruma işleviyle nikel kaplamalı olarak yapılabilir.


LMFM···LUU	LMKM···LUU

Nominal şaft çap mm	LMFM ···LUU	Ağırlık (G)	LMKM···LUU	Ağırlık (G)	Ana boyutlar ve tolerans
					doktor		D		L
					mm	Tolerans μm	mm	Tolerans μm	mm	Tolerans μm
6	LMFM6LUU	31	LMKM6LUU	25	6	0 -10	12	0 -13	35	±300
8	LMFM8LUU	51	LMKM8LUU	43	8		15		45
10	LMFM10LUU	98	LMKM10LUU	78	10		19		55
12	LMFM12LUU	110	LMKM12LUU	90	12		21	0 -16	57	0 -300
13	LMFM13LUU	130	LMKM13LUU	108	13		23		61
16	LMFM16LUU	190	LMKM16LUU	165	16		28		70
20	LMFM20LUU	260	LMKM20LUU	225	20	0 -12	32	0 -19	80
25	LMFM25LUU	540	LMKM25LUU	500	25		40		112	0 -400
30	LMFM30LUU	680	LMKM30LUU	590	30		45		123
35	LMFM35LUU	1.020	LMKM35LUU	930	35	0 -15	52	0 -22	135
40	LMFM40LUU	1.570	LMKM40LUU	1.380	40	0 -15	60		151
50	LMFM50LUU	3.600	LMKM50LUU	3.400	50	0 -20	80		192
60	LMFM60LUU	4.500	LMKM60LUU	4.060	60	0 -20	90	0 -25	209

Ana boyutlar ve tolerans								Eksantriklik μm	Karelik μm	Temel yük derecesi
Flanş										Temel yük derecesi
BEN mm	DF mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamik C N	Statik Co N
15	28	22	5	20	3.5	6	3.1	15	15	323	529
20	32	25	5	24	3.5	6	3.1			431	781
24.5	40	30	6	29	4.5	7.5	4.1			588	1.100
25.5	42	32	6	32	4.5	7.5	4.1			813	1.570
27.5	43	34	6	33	4.5	7.5	4.1			813	1.570
32	48	37	6	38	4.5	7.5	4.1			1.230	2.350
36	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
52	62	50	8	51	5.5	9	5.1			1.560	3.140
56.5	74	58	10	60	6.6	11	6.1			2.490	5.490
62.5	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
69	96	75	13	78	9	14	8.1			3.430	8.040
89.5	116	92	13	98	9	14	8.1			6.080	15.900
95.5	134	106	18	112	11	17	11.1	30	30	7.550	20.000

Malzeme Bileşimi ve Özellikleri
Malzeme	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Yoğunluk	8.0	8.9	7.8	8.9	8.0
Sertlik HB	>210	>70	>150	>95	>250
Çekme Dayanımı N/mm²	>750	>200	>600	>260	>800
Akma Dayanımı N/mm²	>450	>90	>260	>150	>450
Uzama%	>12	>15	>10	>৪	>800
Doğrusal Genişleme Katsayısı 10 ^-5 /°	1.9	1.8	1.6	1.8	1.9
Sınır Sıcaklığı №	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Maks. Yük N/mm²	100	60	50	70	120
Maks. Hız (Kuru) m/dak	15	10	20	10	15
Maks.PV N/mm²*m/dak	200	60	60	80	200
Kalıcı Deformasyonun Sıkıştırılması 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Özel malzemelerle büyük talep mevcuttur.

Temel Malzeme Değişimi
Malzeme Kodları	Çin Markaları GB1176-87	Uluslararası ISO 1338	Almanya DİN	Japonya JIS	Amerika ASTM(UNS)	İngiltere BS	İtalya JM	Geçerli koşullar
JDB Döküm Bronz	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Yüksek yük, düşük hız Yaygın olarak kullanılır
JDB-1Bronz	ZCuSn5 Pb5Zn5	GCUPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Orta yük, düşük hız Yaygın olarak kullanılır
JDB-2Bronz	ZCuAI9Fe4 Ni4Mn2	GCUAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Orta yük, orta hız, Yaygın olarak kullanılan
JDB-3Bronz	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Orta yük, düşük hız, Yaygın olarak kullanılan
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Aşırı yük, düşük hız, Yüksek yük kullanımı

Katı Yağlayıcı
Yağlayıcı	Özellikler	Sıradan uygulama
SL1 Grafit eklentisi	Kimyasallara karşı mükemmel direnç saldırılar ve düşük sürtünme, Sıcaklık limiti 400°C	Genel makineler için uygun ve atmosfer altında
SL4 PTFE ekle	Sürtünme açısından en düşük ve su açısından iyi Yağlama, Sıcaklık sınırı 300°C	Gemi, hidrolik türbin, gaz türbini vb.

SUBMIT

Hakkımızda

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. eskiden Jiashan Mingxu Hassas Makine Fabrikası olarak bilinen şirket, 2011 yılında kuruldu. Şirket, konumu ve rahat ulaşımı ile Yangtze Nehri Deltası Entegre Geliştirme Gösteri Bölgesi'nin iç kesimlerinde yer almaktadır. On yıldan fazla üretim ve Ar-Ge deneyimine sahip olan şirket, katı yağlamalı yataklar, kaykaylar, kızaklar ve kaydırıcıların geliştirilmesi ve üretiminde derinden yer almaktadır. ODM Tedarikçileri ve Çin'de JFB Omuz Burçlu Flanş Grafit Kakmalı Kendinden Yağlamalı Rulman Şirketi. Ürün imalatında modern otomasyon ekipmanları benimsenmekte, ISO2000 kalite yönetim sistemi standardı sıkı bir şekilde uygulanmakta ve ana süreçler yüksek hassasiyetli CNC makineleri tarafından işlenmektedir. Şirketin ana ürünleri, JDB katı kakma kendinden yağlamalı rulmanlar, çelik-bakır sinterlenmiş rulmanlar, SF-1 kendinden yağlamalı rulmanlar, SF-2 sınır kendinden yağlamalı rulmanlar ve FB090 bakır rulmanlar gibi bir dizi ürünü kapsamaktadır. Otomobil endüstrisinde, inşaat makinelerinde, metalurji ekipmanlarında, madencilik makinelerinde, enjeksiyon kalıplamada, kalıp, tekstil, baskı ve diğer birçok makine imalat alanında yaygın olarak kullanılmaktadır; Şu ana kadar şirketin ürünleri Çin'in her yerine yayılmış ve birçok yabancı ülkeye ihraç edilmiş olup, yerli ve yabancı müşteriler tarafından derinden tanınmakta ve sevilmektedir. Mingxu Machinery, "kalite odaklı yüksek kaliteli hizmet" hizmet ilkesine bağlı kalmakta ve müşterilere profesyonel ürün ve hizmetler sunmaya çalışmaktadır. Toptan Tedarik MXB-JFB Omuz Burçlu Flanş Grafit Kakma Kendinden Yağlamalı Rulman. Şirket, yetenekleri tanıtmaya, yönetim mekanizmasını, dürüstlüğü, gelişmeyi, yenilikçiliği geliştirmeye ve dünya standartlarında bir marka oluşturmaya çabalamaya devam edecek.
