SC/SC…L/SC…S alüminyum kızak üniteleri

Vidalı SC standart alüminyum kızak ünitesi basit kurulumu sağlar; SC…L uzun boy alüminyum kızak ünitesi iki standart doğrusal hareketli bilyalı rulman içerir; SC…S kısaltılmış alüminyum kızak ünitesi, SC'den daha kompakt olan bir standart doğrusal hareketli bilyalı rulman içerir.

Teklif Al

PREV：No previous article NEXT：SCJ boşluk ayarı alüminyum kaydırma üniteleri (şaft oluğu boyunca dahil)

ürün tanıtımı
Parametre
Malzeme Açıklaması
Bize Ulaşın

Ürün Özellikleri

1 Yağsız koşullarda uzun süre çalışabilir.

2 İyi aşınma direnci ve düşük hızlı ve ağır yüklü çalışma koşulları için daha uygundur. son derece düşük sürtünme.

3 Karşılıklı hareket etme, dönme ve dönme gibi yağ filmi oluşturmanın zor olduğu durumlar için uygundur. aralıklı hareketler.

4 Korozyona ve oksidasyona karşı dayanıklıdır.

5 Bakım gerektirmez ve uzun ömürlüdür.

Neden Yağsız Rulmanları Seçmelisiniz?

Üretim maliyetlerini azaltın

Yağ besleme cihazına, yağ enjeksiyon deliğine veya yağa gerek yoktur Üretim maliyetlerinden büyük ölçüde tasarruf edebilen oluk işleme.

İşletme Maliyetlerini Azaltın

Yağlama yağı kullanımını büyük ölçüde azaltır, ekipman bakımını azaltır, ve yetersiz yağ beslemesinden kaynaklanan gizli tehlikeleri önleyerek etkili bir şekilde azaltıyor işletme maliyetleri.

Tasarım Süresini Kısaltın

Yağsız tasarım, ürün yapısını basitleştirir ve tasarım süresinden etkili bir şekilde tasarruf sağlar. Biz profesyoneliz ODM Tedarikçileri SC/SC…L/SC…S alüminyum kızak üniteleri

Çevre Korumasına Elverişli

Atık yağların geri dönüşümüne gerek yoktur, bu da çevrenin korunması açısından faydalıdır.

Uygulama Alanları

Yüksek sıcaklık

·Çelik fabrikası

·Eritme fırını

· Kurutma ekipmanı

·Fırınlama fırını

·Isı kontrolörü

Su geçirmez

· Baraj kapısı

·Su Pompası

·Akışkan anahtar yapısı

· Açık deniz yapıları

· Dock ve silt makine ekipmanları

Kimyasal endüstri

·Kimya fabrikası

·Galvanik kaplama ekipmanları

· Atık su arıtma ekipmanları

·Boyama makineleri

·Petrol ve kimyasal arıtma ekipmanları

Enerji

·Rüzgar gücü

·Yeni enerji

Gemi

· Güverte vinci

·Çapa

· Ambar kapağı

·Dümen kolu

· Kaldırma makineleri ve kaldırma halkası ekipmanları

Otomobil İmalatı

· Damgalama kalıbı

·Kaynak yapısı

·Boyama ve kurutma hattı

·Metal taşıma bandı

·Makine aletleri

Ağır sanayi

·Çelik boru fabrikası makineleri

· Lastik ve kağıt fabrikaları

·Enerji santrali

·Kalıp enjeksiyon makinesinin bağlantı manivelası

İnşaat, Madencilik, Yükleme

· Karıştırıcılar, öğütücüler, öğütücüler

·İnşaat makineleri

·Madencilik ekipmanı

· Biyel yatakları

Köprüler ve Kaldırma Rayları

·Köprü yatakları

· Kirişler, köprüler, asma köprüler

·Nükleer enerjiyle ilgili reaktörler

·Buhar jeneratörü

Tip	Montaj örneği	Flanş tipi	Uzunluk
Standart Flanşlı Tip		LMF	Bekar
		LMK	Bekar
		LMH	Bekar
Çift Geniş Flanşlı Tip		LMF…L	Çift
		LMK...L	Çift
		LMH...L	Çift

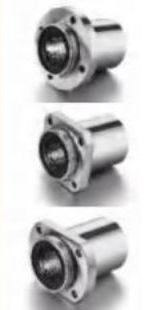

Pilot Flanşlı Tip		LMFP	Bekar
		LMKP	Bekar
		LMHP	Bekar
Çift Geniş Pozisyonlu Pilot Flanşlı Tip		LMFP…L	Çift
		LMKP…L	Çift
		LMHP…L	Çift
Çift Geniş Orta Flanşlı Tip		LMFM…L	Çift
		LMKM…L	Çift
		LMHM…L	Çift
Flanşlı Stroklu Rulman		LBHR LBHRW	Bekar
		LBHS LBHSW	Bekar
		LBHC LBHCW	Tek


SC…UU	SC…LUU	SC…SUU

Standart		Temel yük derecesi		Ağır (G)	Uzunluk tipi		Temel yük derecesi		Ağır (G)	Türü kısalt
Modeliiiiii	Astar yatağı	Dinamik C N	Statik Co N	Ağır (G)	Model	Astar yatağı	Dinamik CN	Statik CON	Ağır (G)	Model	Astar yatağı
SC6UU	LM6UU	206	265	34	一	—	_	一	一	一	—
SC8UU	LM8UU	274	392	56	SC8LUU	2xLM8UU	431	784	94	SC8SUU	LM8UU
SC10UU	LM10UU	372	549	90	SC10LUU	2xLM10UU	588	1.100	147	SC10SUU	LM10UU
SC12UU	LM12UU	510	784	112	SC12LUU	2xLM12UU	813	1.570	220	SC12SUU	LM12UU
SC13UU	LM13UU	510	784	123	SC13LUU	2xLM13UU	813	1.570	245	SC13SUU	LM13UU
SC16UU	LM16UU	774	1.180	189	SC16LUU	2xLM16UU	1.230	2.350	376	SC16SUU	LM16UU
SC20UU	LM20UU	882	1.370	237	SC20LUU	2xLM20UU	1.410	2.740	476	SC20SUU	LM20UU
SC25UU	LM25UU	980	1.570	555	SC25LUU	2xLM25UU	1.610	3.140	1.115	SC25SUU	LM25UU
SC30UU	LM30UU	1.570	2.740	685	SC30LUU	2xLM30UU	2.450	5.490	1.375	SC30SUU	LM30UU
SC35UU	LM35UU	1.670	3.140	1.100	SC35LUU	2xLM35UU	2.650	6.270	2.200	SC35SUU	LM35UU
SC40UU	LM40UU	2.160	4.020	1.600	SC40LUU	2xLM40UU	3.430	8.040	3.200	SC40SUU	LM40UU
SC50UU	LM50UU	3.820	7.940	3.350	SC50LUU	2xLM50UU	6.080	15.900	6.720	SC50SUU	LM50UU
SC60UU	LM60UU	4.700	10.000	4.720	SC60LUU	2xLM60UU	7.550	20.000	8.480	SC60SUU	LM60UU
SC80UU	LM80UU	7.350	16.000	8.100	SC80LUU	2xLM80UU	11.500	32.000	15.100	SC80SUU	LM80UU

Temel yük derecesi		Ağırlık (G)	Boyutlar (mm)
Temel yük derecesi			Mil çapı mm	Nominal boyutlar (mm)										SC···UU		SC···LUU		SC···SUU
Dinamik CN	Statik Co N		Mil çapı mm	H	D	k	H	G	A	J	e	S1×I	S2	k	L	Kφ	Lφ	L
一	—	一	Φ6	9	15	30	18	15	6	20	5	M4 × 8	Φ3,4	15	25	—	一	一
260	400	36	Φ8	11	17	34	22	18	6	24	5	M4 × 8	Φ3,4	18	30	42	58	15.4
370	540	63	Φ10	13	20	40	26	21	8	28	6	M5×12	Φ4,3	21	35	46	68	19.5
410	590	74	Φ12	15	21	42	28	24	8	30.5	5.75	M5×12	Φ4,3	26	36	50	70	20.5
500	770	85	Φ13	15	22	44	30	24.5	8	33	5.5	M5×12	Φ4,3	26	39	50	75	20.5
770	1.170	132	Φ16	19	25	50	38.5	32.5	9	36	7	M5×12	Φ4,3	34	44	60	85	23.5
860	1.370	170	Φ20	21	27	54	41	35	11	40	7	M6×12	Φ5,2	40	50	70	96	27.4
980	1.560	405	Φ25	26	38	76	51.5	42	12	54	11	M8×18	Φ7,0	50	67	100	130	37.4
1.560	2.740	495	Φ30	30	39	78	59.5	49	15	58	10	M8×18	Φ7,0	58	72	110	140	40.9
1.660	3.130	790	Φ35	34	45	90	68	54	18	70	10	M8×18	Φ7,0	60	80	120	155	45.4
2.150	4.010	1.220	Φ40	40	51	102	78	62	20	80	11	M10×25	Φ8,7	60	90	140	175	56.4
3.820	7.930	2.300	Φ50	52	61	122	102	80	25	100	11	M10×25	Φ8,7	80	110	160	215	68.9
4.700	10.000	3.530	Φ60	58	66	132	114	94	30	108	12	M12×25	Φ10,7	90	122	180	240	78.8
7.350	16.000	7.020	Φ80	75	81	162	148	125	35	138	12	M12×30	Φ10,7	120	155	230	303	97.3


SCe···UU	SCE···LUU	SCE···SUU

Standart		Temel yük derecesi		Ağır (G)	Uzunluk tipi		Temel yük derecesi		Ağır (G)	Türü kısalt
Model	Astar yatağı	Dinamik C N	Statik CON	Ağır (G)	Model	Astar yatağı	Dinamik CN	Statik CON	Ağır (G)	Model	Astar yatağı
SCE8UU	LME8UU	260	400	60	SCE8LUU	2xLME8UU	410	800	98	SCE8SUU	LME8UU
SCE12UU	LME12UU	410	590	118	SCE12LUU	2XLME12UU	650	1.180	232	SCE12SUU	LME12UU
SCE16UU	LME16UU	770	1.170	180	SCE16LUU	2xLME16UU	1.230	2.340	360	SCE16SUU	LME16UU
SCE20UU	LME20UU	860	1.370	245	SCE20LUU	2xLME20UU	1.370	2.740	490	SCE20SUU	LME20UU
SCE25UU	LME25UU	980	1.560	550	SCE25LUU	2xLME25UU	1.560	3.120	1.100	SCE25SUU	LME25UU
SCE30UU	LME30UU	1.560	2.740	760	SCE30LUU	2xLME30UU	2.490	5.480	1.525	SCE30SUU	LME30UU
SCE40UU	LME40UU	2.150	4.010	1.700	SCE40LUU	2xLME40UU	3.440	8.020	3.400	SCE40SUU	LME40UU
SCE50UU	LME50UU	3.820	7.930	2.950	SCE50LUU	2xLME50UU	6.110	15.860	5.920	SCE50SUU	LME50UU
SCE60UU	LME60UU	4.700	9.800	5.330	SCE60LUU	2xLME60UU	7.550	20.000	9.760	SCE60SUU	LME60UU

Temel yük derecesi		Ağırlık (G)	Boyutlar (mm)
Temel yük derecesi			Mil çapı	Nominal boyutlar (mm)										SCE···UU		SCE···LUU		SCE···SUU
Dinamik C N	Statik Co N		Mil çapı	H	D	K	H	G	A	J	E	S1×I	S2	K	L	Kφ	Lφ	L
260	400	40	Φ8	11	17	34	22	18	6	24	5	M4 × 8	Φ3,4	18	30	42	58	14.4
410	590	82	Φ2	15	22	44	30	24.5	8	33	5.5	M5×12	Φ4,3	26	39	64	77	20.3
770	1.170	122	Φ16	19	25	50	38.5	32.5	9	36	7	M5×12	Φ4,3	34	44	79	89	22.3
860	1.370	176	Φ20	21	27	54	41	35	11	40	7	M6×12	Φ5,2	40	53	90	106	28.3
980	1.560	400	Φ25	26	38	76	51.5	42	12	54	11	M8×18	Φ7	50	67	119	136	40.4
1.560	2.740	570	Φ30	30	39	78	59.5	49	15	58	10	M8×18	Φ7	58	76	132	154	48.4
2.150	4.010	1.320	Φ40	40	51	102	78	62	20	80	11	M10×25	Φ8,7	60	90	150	180	56.4
3.820	7.930	1.900	Φ50	52	61	122	102	80	25	100	11	M10×25	Φ8,7	80	110	200	230	72.3
4.700	9.800	4.230	Φ60	58	66	132	114	94	30	108	12	M12×25	Φ10.7	100	137	220	270	95.5

Malzeme Bileşimi ve Özellikleri
Malzeme	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Yoğunluk	8.0	8.9	7.8	8.9	8.0
Sertlik HB	>210	>70	>150	>95	>250
Çekme Dayanımı N/mm²	>750	>200	>600	>260	>800
Akma Dayanımı N/mm²	>450	>90	>260	>150	>450
Uzama%	>12	>15	>10	>৪	>800
Doğrusal Genişleme Katsayısı 10 ^-5 /°	1.9	1.8	1.6	1.8	1.9
Sınır Sıcaklığı №	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Maks. Yük N/mm²	100	60	50	70	120
Maks. Hız (Kuru) m/dak	15	10	20	10	15
Maks.PV N/mm²*m/dak	200	60	60	80	200
Kalıcı Deformasyonun Sıkıştırılması 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Özel malzemelerle büyük talep mevcuttur.

Temel Malzeme Değişimi
Malzeme Kodları	Çin Markaları GB1176-87	Uluslararası ISO 1338	Almanya DİN	Japonya JIS	Amerika ASTM(UNS)	İngiltere BS	İtalya JM	Geçerli koşullar
JDB Döküm Bronz	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Yüksek yük, düşük hız Yaygın olarak kullanılır
JDB-1Bronz	ZCuSn5 Pb5Zn5	GCUPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Orta yük, düşük hız Yaygın olarak kullanılır
JDB-2Bronz	ZCuAI9Fe4 Ni4Mn2	GCUAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Orta yük, orta hız, Yaygın olarak kullanılan
JDB-3Bronz	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Orta yük, düşük hız, Yaygın olarak kullanılan
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Aşırı yük, düşük hız, Yüksek yük kullanımı

Katı Yağlayıcı
Yağlayıcı	Özellikler	Sıradan uygulama
SL1 Grafit eklentisi	Kimyasallara karşı mükemmel direnç saldırılar ve düşük sürtünme, Sıcaklık limiti 400°C	Genel makineler için uygun ve atmosfer altında
SL4 PTFE ekle	Sürtünme açısından en düşük ve su açısından iyi Yağlama, Sıcaklık sınırı 300°C	Gemi, hidrolik türbin, gaz türbini vb.
